3D激光打标机
1. 设备概述
1.1 设备名称：3D激光打标机
1.2 设备用途：曲面打标、旋转打标
1.3 设备组成：主要由三个系统组成：光路系统，电路系统及控制系统。光路系统主要是由红光、全反、半反、模块、场镜、扩束镜、3D振镜、视觉、精密XY平台、激光测距等组成。电路系统主要是由控制电路（控制箱）、激光电源、电源、扫描电源组成。控制系统则主要是由扫描振镜、电脑、控制软件（板卡）等组成。

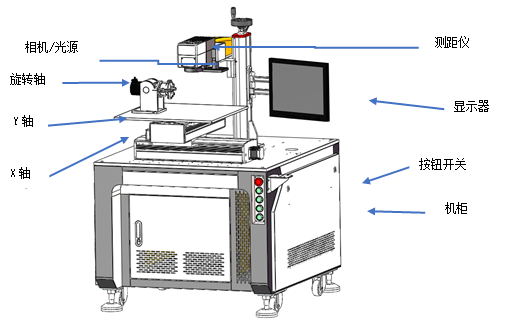

1.4 设备展示
1.5 运行方式
视觉定位加工方式：由X、Y轴移动平台移动，相机/激光位置固定不变，当产品移动至振镜下方时，相机先拍照，软件再进行定位，最后激光加工。
普通打彩加工方式：由X、Y轴移动平台到指定打标位置后，软件自动出光进行加工。
1.6 3D加工方式：在进行3D加工前需有对应产品的STL模型，在软件中导入模型，输入对应模型高度，在修改好参数后即可出光加工
1. 设备概述
1.1 设备名称：3D激光打标机
1.2 设备用途：曲面打标、旋转打标
1.3 设备组成：主要由三个系统组成：光路系统，电路系统及控制系统。光路系统主要是由红光、全反、半反、模块、场镜、扩束镜、3D振镜、视觉、精密XY平台、激光测距等组成。电路系统主要是由控制电路（控制箱）、激光电源、电源、扫描电源组成。控制系统则主要是由扫描振镜、电脑、控制软件（板卡）等组成。
1.4 设备展示
1.5 运行方式
视觉定位加工方式：由X、Y轴移动平台移动，相机/激光位置固定不变，当产品移动至振镜下方时，相机先拍照，软件再进行定位，最后激光加工。
普通打彩加工方式：由X、Y轴移动平台到指定打标位置后，软件自动出光进行加工。
1.6 3D加工方式：在进行3D加工前需有对应产品的STL模型，在软件中导入模型，输入对应模型高度，在修改好参数后即可出光加工
